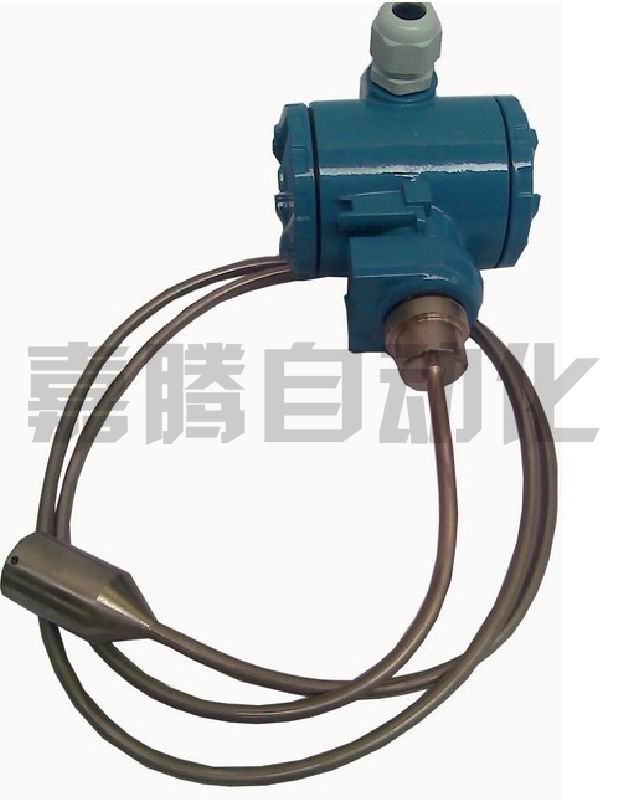

JT-802導壓式液位計
一、概要
JT-802導壓式液位計,敏感器件安裝在變送器上部,投入部件為堵氣室,兩者之間由導氣管(導壓)相連,液柱的壓力通過空氣的傳導間接地導氣鋼纜傳遞給敏感部件,這樣就避免敏感部器件與被測介質的直接接觸。不僅適用于普通水的測量,還適用不著高溫、粘稠、腐蝕等到介質特殊場合的液位測量。廣泛適用于化工、冶金、電站、水利、城市供水和工業廢水等領域。
通常情況下,投入式液位變送器是裝有傳感器芯體的探頭直接置于被測介質底部,通過導氣電纜的連接將測量信號傳出。當遇到高溫,糊狀或腐蝕性介質時,普通傳感器芯體難于勝任,而導壓式液位變送器的獨特設計良好地解決了這些困難。
二、主要技術參數
測量范圍 : 0~1~20m
線性度:0.2%FS 0.5%FS
遲滯:優于0.1%FS
長期穩定性:優于0.2%/年
溫度影響:陶瓷傳感器 ±0.15%/10K
擴散硅傳感器 ±0.2%/10K
允許溫度 :介質 -20℃~240℃
環境 -20℃~70℃
貯存 40℃~80℃
傳感器材料: 膜片 陶瓷膜片傳感器
316L不銹鋼(擴散硅傳感器)
外殼 不銹鋼 ICrI8Ni9Ti
過程材料:密封 氟橡膠EPDM PTFE KALREE
不銹鋼焊接
導氣鋼纜材料:316不銹鋼軟管
變送器 :外殼材料 壓鑄鋁
電纜引入接口 1/2NPT或其它要求
防護等級 IP65
過程連接:外螺紋 M20×1.5 G11/2A
法蘭 GB9119.6-88 PN0.6MPa DN50 DN80等
衛生型 ?50卡環連接
電氣連接: 材料 不銹鋼ICrI8Ni9Ti或碳鋼鍍鉻
工作電壓 : 12.5V-30VDC
信號輸出: 接線端子 5mm螺釘端子
現場顯示: 4~20mA模擬信號
模擬顯示0~100%
數字顯示 現場深度
